Měřidla pro dvoupólové zásuvky 10/16A 250V dle CEE 7 C1

Měřidla pro dvoupólové zásuvky 10/16A 250V dle normy CEE 7 C1 jsou speciálně navržena k ověření, zda konstrukce a velikost dvoupólových zásuvek splňují požadavky normy IECEE CEE-7 (CEE7/7). Vyznačují se stabilním a spolehlivým výkonem, přičemž jejich rozměry, tolerance, materiálové vlastnosti, tvrdost a drsnost povrchu splňují příslušné normové specifikace, což zajišťuje přesné a konzistentní výsledky testování zásuvek.

Specifikace:
• Kompatibilita s jmenovitým proudem: 10/16 A
• Kompatibilita s jmenovitým napětím: 250 V
• Použitelná norma: IECEE CEE-7 „Specifikace pro zástrčky a zásuvky pro domácnosti a podobné účely“
• Tvrdost materiálu: Minimálně 50HRC
• Materiálová vlastnost: Malý koeficient tepelné roztažnosti
• Rozměr a (keramické kryty): 6.0 + 0.01 mm
• Rozměr a (jiné materiály pokrývají): 5.8+0.01 mm
• Klíčový požadavek: Měřidlo nesmí být zasunutelné do vstupních otvorů bez použití nepřiměřené síly

Testovací postupy:
• Ověřte, zda je testovací prostředí čisté a bez nečistot, které by mohly ovlivnit proces testování.
• Před zkouškou ověřte rozměry, tvrdost a stav povrchu měřidla, abyste zajistili shodu s požadavky normy.
• Zarovnejte měřidlo se vstupními otvory testované dvoupólové zásuvky.
• Pokuste se zasunout měřidlo do vstupních otvorů bez použití nepřiměřené síly.
• Zkontrolujte, zda lze měrku zasunout; pokud je zasunutí možné bez použití nepřiměřené síly, objímka testu neprošla.
• Zaznamenejte výsledky testu na základě toho, zda je splněn požadavek na vložení.

Aplikace:
• Kontrola kvality dvoupólových zásuvek v elektronickém průmyslu.
• Zkoušky shody pro výrobce zásuvek v sektoru elektrických spotřebičů.
• Testování v rámci výzkumu a vývoje během fáze návrhu a vývoje zástrček a zásuvek.
• Procesy kontroly a ověřování kvality v odvětvích vyrábějících podobné produkty pro elektrické připojení.
• Posouzení shody pro splnění požadavků normy IECEE CEE-7 pro domácí a podobné zásuvky.

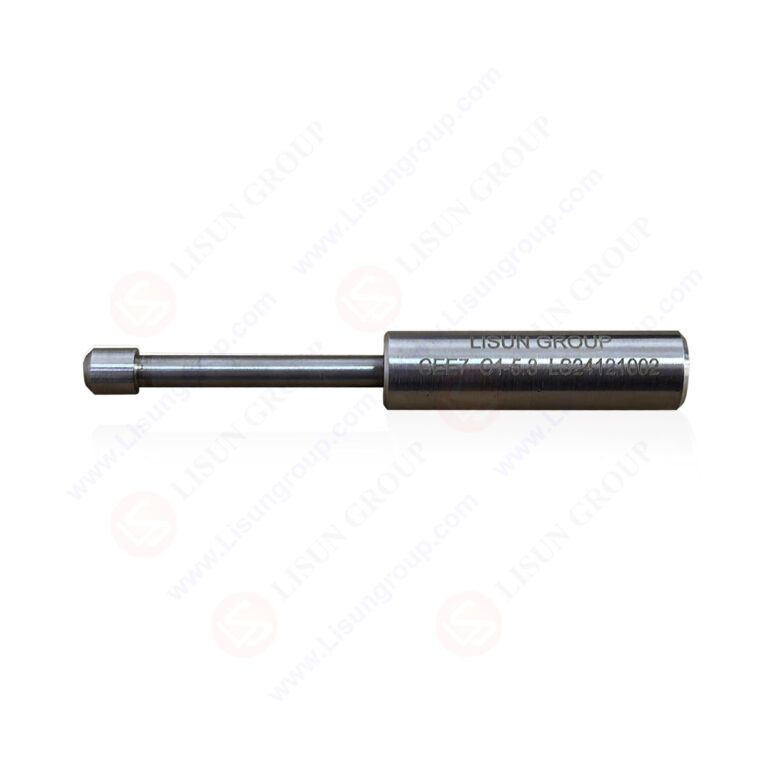

Měřidla pro 10/16A 250V dvoupólové zásuvky s CEE7 C1
